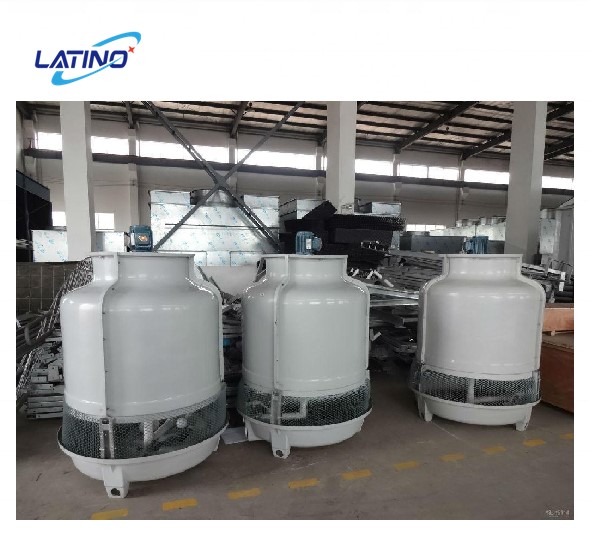

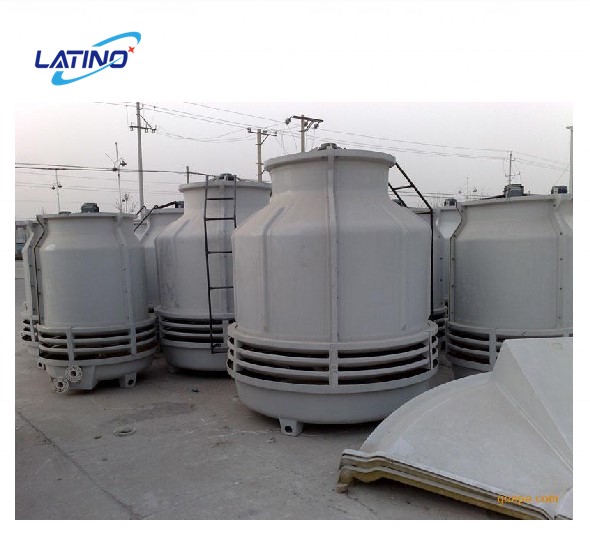

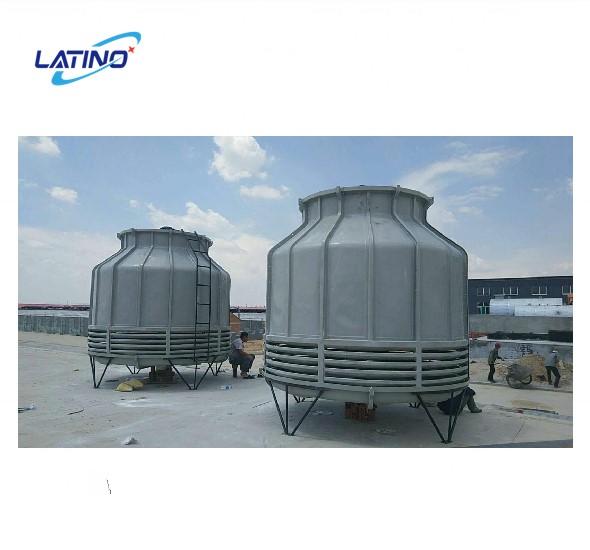

Round Cooling Tower สำหรับอุตสาหกรรมทำความเย็น
คุณสมบัติที่โดดเด่นของหอทำความเย็นแบบกลมของ Latino คือการออกแบบที่กะทัดรัดด้วยไส้กรองพีวีซีชนิดหวีน้ำผึ้งโดยมีขนาดฟลุตที่แตกต่างกันเพื่อให้มีพื้นที่ผิวสัมผัสสูงสุดและพื้นผิวการถ่ายเทความร้อนต่อปริมาตรหน่วย
- LATINO
- จีน
- 3 เดือน
- 100 ชุดต่อหนึ่งเดือน
- ข้อมูล
- วีดีโอ
- ดาวน์โหลด
Round Cooling Tower สำหรับอุตสาหกรรมทำความเย็น
หอทำความเย็นแบบกลมของ Latni, Induced Draft Counter flow Cooling Towerเป็นที่รู้จักกันดีในชื่อหอระบายความร้อนแบบขวดซึ่งออกแบบมาเพื่อทำให้น้ำในกระบวนการหมุนเวียนซ้ำในอุตสาหกรรมเย็นลงจากอุณหภูมิ 50 องศาถึงอุณหภูมิ 4 บวกกับอุณหภูมิ Wet Bulb ที่มีอยู่ในภูมิภาค
การออกแบบหอระบายความร้อนประกอบด้วยช่องเติมน้ำร้อนที่อ่างรวบรวมด้านล่างซึ่งหมุนเวียนในแนวตั้งไปยังสปริงเกลอร์แบบหมุนเชิงกลที่อยู่เหนือสื่อเติมของหอทำความเย็น แรงดันน้ำขาเข้าจะหมุนสปริงเกลอร์โดยมีท่อแขนที่ยื่นออกมาพร้อมกับปากเพื่อกระจายน้ำอย่างสม่ำเสมอบนวัสดุเติมพีวีซี
พัดลมหอระบายความร้อนที่เชื่อมต่อโดยตรงกับมอเตอร์ในระหว่างการทำงานจะระบายความร้อนออกไปโดยกลไกร่างที่เหนี่ยวนำ อากาศถูกดึงมาจากอากาศส่วนล่างในพื้นที่รับและถูกกระตุ้นให้เดินทางผ่านสื่อเติมพีวีซีของหอทำความเย็นดังนั้นการระบายความร้อนแฝงออกจากน้ำที่ผ่านสื่อเติมหอทำความเย็นแบบกลม ส่วนของน้ำระเหยเอาความร้อนออกจากน้ำที่เหลือ อากาศชื้นที่อบอุ่นถูกดึงผ่านดาดฟ้าพัดลมจะถูกระบายออกสู่ชั้นบรรยากาศ น้ำเย็นที่เก็บรวบรวมที่บ่อเก็บรวบรวมจะถูกหมุนเวียนกลับไปยังแหล่งที่มา
คูลลิ่งทาวเวอร์แบบกลมอุตสาหกรรมใช้กันอย่างแพร่หลายในอุตสาหกรรมไฟฟ้าปิโตรเลียมวิศวกรรมเคมีปุ๋ยเคมีหลอมเหลว ฯลฯ ความสามารถในการระบายความร้อนของน้ำอยู่ในช่วง 800 ลบ.ม. / ชม. - 4000 ลบ.ม. / ชม. ตามคำขอของลูกค้าเรายังจัดหาประเภทอุณหภูมิสูงประเภทสิ่งปฏิกูลและออกแบบให้มีรูปร่างแตกต่างกันเพื่อให้เข้ากับสถานที่ตั้งของลูกค้า
01- เอกสารข้อมูลทางเทคนิค
| Modle | การไหลของน้ำ | เครื่องยนต์ | ขนาด | หัวปั๊ม | น้ำหนัก |
| LRCM-DD | ลบ.ม. / ชม | กิโลวัตต์ | MM | mh20 | กิโลกรัม |
| 100 | 100 | 3.7 | 2548 * 2880 * 2850 | 3.6 | 850 |
| 125 | 125 | 3.7 | 2410 * 3180 * 2850 | 3.6 | 1030 |
| 150 | 150 | 3.7 | 2510 * 3380 * 2850 | 3.6 | 1120 |
| 175 | 175 | 3.7 | 2810 * 3380 * 2850 | 3.6 | 1200 |
| 200 | 200 | 5.5 | 2910 * 4180 * 2950 | 3.6 | 1540 |
| 225 | 225 | 5.5 | 2810 * 5480 * 3000 | 3.6 | 1860 |
| 250 | 250 | 7.5 | 2810 * 5480 * 3400 | 4.0 | 2000 |
| 300 | 300 | 7.5 | 3320 * 6080 * 3800 | 4.4 | 2300 |
| 350 | 350 | 7.5 | 3320 * 6080 * 4600 | 5.2 | 2420 |
| 100C2 | 200 | 3.7 * 2 | 4010 * 2880 * 2850 | 3.6 | 1600 |
| 125C2 | 250 | 3.7 * 2 | 4820 * 3180 * 2850 | 3.6 | 1960 |
| 150C2 | 300 | 3.7 * 2 | 5020 * 3380 * 2850 | 3.6 | 2140 |
| 175C2 | 350 | 3.7 * 2 | 5620 * 3380 * 2950 | 3.6 | 2300 |
| 200C2 | 400 | 5.5 * 2 | 5820 * 4180 * 2950 | 3.6 | 2980 |
| 225C2 | 450 | 5.5 * 2 | 5620 * 5480 * 3000 | 3.6 | 3580 |
| 250C2 | 500 | 7.5 * 2 | 5620 * 5480 * 3400 | 4.0 | 3840 |
| 300C2 | 600 | 7.5 * 2 | 6640 * 6080 * 3800 | 4.4 | 4420 |
| 350C2 | 700 | 7.5 * 2 | 6640 * 6080 * 4600 | 5.2 | 4640 |
02- อุปกรณ์เสริมคูลลิ่งทาวเวอร์
04 มูลค่าที่ จำกัด ของการวิเคราะห์น้ำ
| พารามิเตอร์ | แต่งหน้าน้ำ | น้ำหมุนเวียน | พารามิเตอร์ | แต่งหน้าน้ำ | น้ำหมุนเวียน |
| ค่า PH | 6-8 | 6-8 | กรดคลอริก IOD (CL-) ppm | 50 ด้านล่าง | 200 ด้านล่าง |
| การนำไฟฟ้า | 200 ด้านล่าง | 500 ด้านล่าง | กรดซัลฟูริก ION ppm | 50 ด้านล่าง | 200 ด้านล่าง |
| ความแข็งรวม | 50 ด้านล่าง | 200 ด้านล่าง | กรดซิลิซิค ppm | 30 ด้านล่าง | 50 ด้านล่าง |
| Malkainity | 50 ด้านล่าง | 100 ด้านล่าง | เฟอร์ริก (Fe) ppm | 0.3 ด้านล่าง | 1.0 ด้านล่าง |
05- คำแนะนำสำหรับส่วนประกอบ Cooling Tower
ตัวเครื่องและฐานน้ำ
เส้นใยโพลีเอสเตอร์เสริมแรงด้วยไฟเบอร์กลาส (FRP) ผลิตด้วยเรซินกันน้ำและแผ่นใยแก้วคุณภาพดีเยี่ยม ด้วยความชุ่มชื้นที่ดีเจลสูงมีความแข็งแรงสูงให้พ่นเจลเคลือบบนชิ้นส่วน FRP ด้วยเครื่องจักรและขึ้นรูปด้วยความร้อน
ระบบพัดลมและระบบขับเคลื่อน
พัดลมหอระบายความร้อนทั้งหมดที่มีใบมีดพิทช์ปรับได้ถูกนำไปใช้อย่างสมดุลมันทำงานได้อย่างเสถียรและเงียบ วัสดุสำหรับพัดลมระบายความร้อนคือ ABS, อลูมิเนียมอัลลอยด์สำหรับมาตรฐานทั่วไป, FRP หรือวัสดุสแตนเลสสำหรับตัวเลือกทั้งหมดของคุณหอระบายความร้อนขนาดเล็กใช้พัดลมที่มีเสียงรบกวนต่ำแบบไดรฟ์โดยตรง พัดลมที่มีความจุมากขึ้นพร้อมกับตัวลดความเร็วของสายพานหรือกล่องเกียร์
ระบบกระจายน้ำ
การใช้หัวสปริงเกลอร์หมุนที่มีค่าสัมประสิทธิ์สูงซึ่งทำจากพลาสติกหรืออลูมิเนียมอัลลอยด์สามารถลดแรงดันของการสูญเสียแรงเสียดทานและสามารถกระจายน้ำได้อย่างสม่ำเสมอเพื่อให้ได้ประสิทธิภาพการระบายความร้อนสูงสุด
คูลลิ่งทาวเวอร์เติมบรรจุ
ใช้ PVC คุณภาพสูงและปรับปรุงประสิทธิภาพด้วยวัสดุที่ดีมีประสิทธิภาพในการระบายความร้อนสูงและป้องกันการกัดกร่อนและ UL V-0 พื้นผิวของช่องระบายความร้อนเป็นลูกฟูกเพื่อเพิ่มช่องเติมเพื่อให้แน่ใจว่า infill ไม่มีการอุดตันและเอาชนะปัญหาคุณภาพน้ำได้ วัสดุพิเศษสำหรับตัวเลือกหากอุณหภูมิของน้ำเข้าสูง
คูลลิ่งทาวเวอร์เฟรม
โครงหอทำความเย็นทำจากเหล็กชุบสังกะสีจุ่มร้อน (HDGS) หรือ FRP เพื่อทำให้หอทำความเย็นปลอดสนิมทนทานและอายุการใช้งานยาวนาน
